大功率直流电源如何避免出现干扰源常见的方法?

文章出处:公司动态 责任编辑:深圳市镒福盛科技有限公司 发表时间:2023-03-06
  ​
  大功率直流电源避免出现干扰源的常见方法,首先,要根据实际情况对产品进行诊断,分析其干扰源以及补救的方法。根据分析结果,有针对性地进行调整。

  一般来说,最好的补救措施如下。

  1、减少干预源,在找到干预源的基础上,可以将干预的来源缩小到允许的范围内,方法如下:

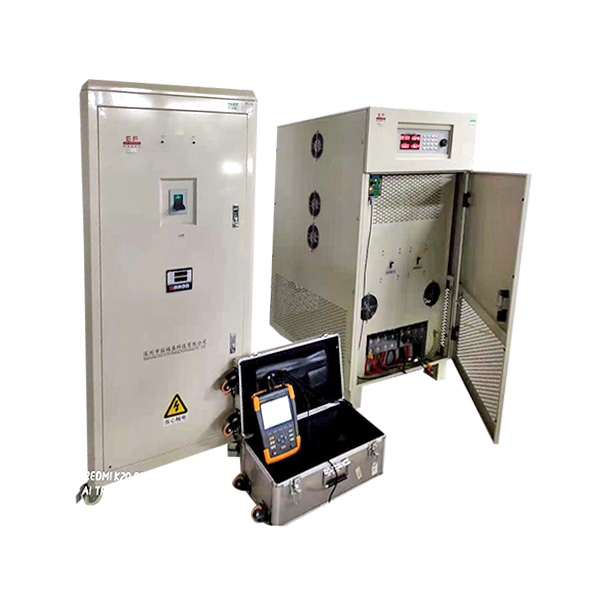

​​直流电源
  (1)IC的Vcc和GND之间加一个去耦电容,电容容量在0.01μF到0.1μF之间,安装时注意电容器引线,并使其尽可能短。

  (2)添加衰减器,同时确保对噪声的灵敏度和信号强度。对电磁兼容的影响较为突出,降低幅度是可能的选择之一,但不是唯一的解决方案。

  (3)另一种间接方法是让信号线远离干预源。

  2、电线电缆的分类。在大功率直流稳定电源设备中,线间耦合是干扰主要原因,因频率因数,分为高频耦合和低频耦合,由于耦合组合方式的不同,修复方法也不同,下面分别讨论:

  (1) 低频耦合是指引导线的长度等于或小于波长的1/16的情况。低频耦合也可以分为电场和磁场耦合,因此调整的主要目的是降低耦合分布电容或减少耦合次数,可采用以下方法:

  a、增加电路之间的距离是降低分布电容的最有效方法。

  b、增加高导电性屏蔽罩,并使其接地,抗干扰效果更好。

  c、追加滤波器可以减少两个电路之间的相互作用。

  d、降低输入电阻,例如CMOS电路的输入电压很高,受电场干扰很弱。磁结最明显的例子是合并。合并主要由行之间的输入分布复杂化。因此,最好的修复方法是破坏或减少连接数。

  A. 添加滤波器。添加滤波器时,要注意滤波器输入和输出及其规则响应。

  B、减小敏感回路与源回路的环路面积,即尽量使信号线或电流线与回线靠得更近或扭曲。

  C、增加两电路之间的距离,以减少线路之间的不平等,减少耦合量。

  D、如果可能,尽量与平面环路或正交或接近正交的环路形成环路,以减少两个电路之间的交互作用。

  E、采用高导磁材料进行包装敏感线,可有效解决磁干扰问题,但是需要注意的是要做成闭合磁路。

  (2)高频耦合是指布线长度超过1/4波长会由于电路中出现电压和电流的驻波来增强耦合量,可以通过以下方式解决:

  A、尽量减少最下面的线材,尽量使用与加固外壳的顶部连接。

  B、重新排列输入线和输出文件,防止输入线和输出线重叠,保证滤镜滤镜效果不丢失。

  C、屏蔽电缆屏蔽层利用多点接地。

  D、将浮动锚连接器接地,防止天线效果。

  3、完善地线制度。良好的地线是零阻抗的物理实体。它不仅是一个信号点,而且在使用时也不产生电压降。在高压电气设备中,这种合适的地线是不存在的,地线走行时肯定会出现电压降的情况。基于此,地线扰动机制可以概括为以下两点:

  首先,降低阻抗和电源馈线阻抗。

  其次,正确选择接地方式,按烘干方式分有浮地、单区、多点区、混合土。如果敏感线的灵敏度主要来自外表面或外壳系统,可以使用浮地来解决这个问题,但浮地设备容易积电。会发生电转移,所以不适合使用浮地。高性能电气设备的理想选择。着眼于在地线网络中各点之间产生接地差异的电源通道和其他分流,信号线是地面供电和安全所独有的。

  点击连接。一个地理位置非常适合最低频率低于3MHz的情况。地标是传输高速信号的唯一有效方式,它在无线电波上显示传输系统的信号,需要设备。大多数记分卡适用于 300KHz 以上。混合接地非常适合高波和低温的电子自行车。

  4、屏蔽是提高电子系统和电源兼容性的重要途径之一,可有效抑制各种跨空间传播的电磁干扰。顺便说一下,保护可分为磁保护、电场保护和电气保护。

  5、改变电路板走线的结构,有些频点是通过电路板的走线参数来设置的,已经提到的方法都不是很有用。将电路参数的形状更改为频繁行驶的点和最大限制要求。这种类型的干扰,为了解决它的影响,你需要重新布线。
